Wytwarzanie ciepła i energii elektrycznej
Źródła wytwarzania ciepła :
- ciepłownia centralna (instalacja do energetycznego spalania paliwa konwencjonalnego), eksploatowana od roku 1987, która wyposażona jest w stacjonarne kotły przemysłowe o łączonej zainstalowanej mocy cieplnej 71,1 MW
- elektrociepłownia biomasowa o mocy cieplnej 9,5 MW, w której ciepło pochodzi ze spalania biomasy w kotle parowym zasilającym jednocześnie turbinę parową
- kogeneracje gazowe rozproszone o łączonej mocy cieplnej 3,542 MW
Począwszy od 2018r produkujemy również energię elektryczną:
- za pomocą agregatów kogeneracyjnych rozporoszonych w zabudowie kontenerowej opartych na silnikach gazowy o łącznej moc elektrycznej 2,997MW .
- za pomocą turbiny parowej o łącznej moc elektrycznej 1,1MW .
Mapa sieci ciepłowniczej z zaznaczonymi źródłami ciepła
Współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie energii dla sieci ciepłowniczej w Ciechanowie za 2023 r.
Uprzejmie informujemy, że wskaźnik nakładu nieodnawialnej energii pierwotnej dla sieci ciepłowniczej bez względu na ilość i rodzaj źródeł ciepła oraz technologii wykorzystywanych do wytwarzania i dostarczania ciepła do odbiorcy końcowego za rok 2023 wynosi:
Wpc = 0,81
Wskaźnik obliczono zgodnie z Załącznikiem nr 4 punkt 1.3. do Rozporządzenia Ministra Energii z dnia 5 października 2017 r. w sprawie szczegółowego zakresu i sposobu sporządzania audytu efektywności energetycznej oraz metod obliczania oszczędności energii”
Jednocześnie informujemy że:
- Procentowy udział energii z odnawialnych źródeł tj. elektrociepłowni biomasowej na zrębkę drzewną dostarczoną do systemu ciepłowniczego w poprzednim roku 2023 wynosi:
17%
- Suma końcowego zużycia energii cieplnej brutto, o której mowa w art. 2 pkt 16 ustawy z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (Dz. U. z 2023 r. poz. 1436, z późn.zm.), wytworzonej przez wszystkich wytwórców ciepła w systemie ciepłowniczym [GJ] w roku 2023 wynosi:
498699,55 GJ

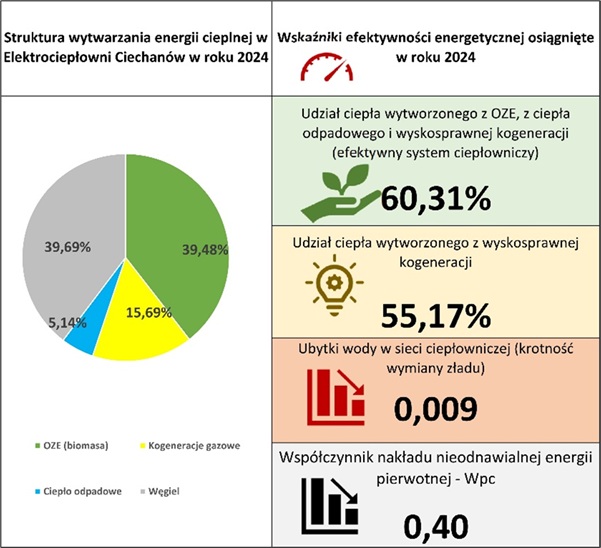

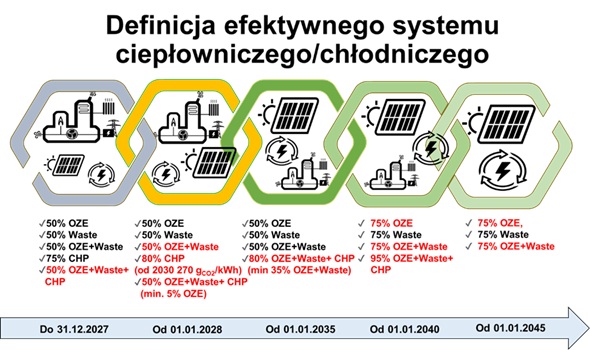

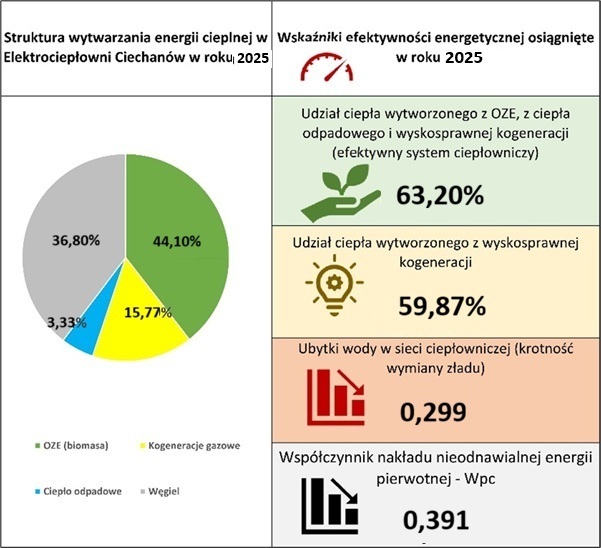

Szczegółowe informacje z działań mających na celu osiągnięcie efektywnego systemu ciepłowniczego są zawarte w sprawozdaniu.
Przesył i dystrybucja

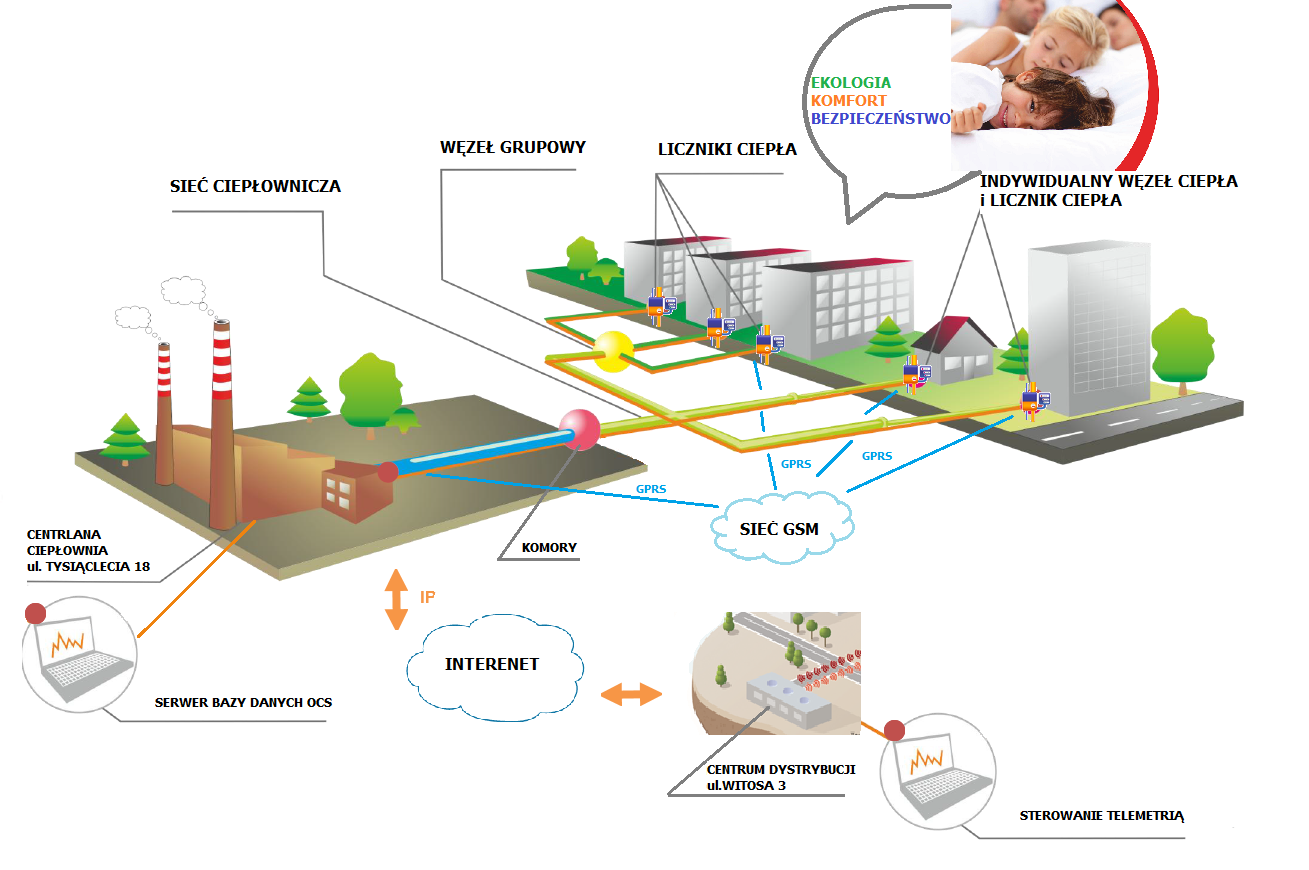

Inteligentny system nadzoru nad siecią ciepłowniczą „smart metering”.
Wytworzone ciepło przesyłane jest siecią ciepłowniczą o długości 61,01 km, w tym wg rodzaju i struktury na dzień 31 grudnia 2022 r.:
|
1) Sieć parowa[2] |
2,023km |
3,32 % |
|
2) Sieć wodna |
58,986km |
96,68 % |
|
z tego przypada na: |
||
|
a) sieć ciepłowniczą wysokoparametrową |
45,455km |
77,06 % |
|
w tym: |
||
|
-nadziemna |
3,258km |
7,17 % |
|
-kanałowa |
11,957km |
26,30 % |
|
-preizolowana |
30,240km |
66,53 % |
|
b) sieć ciepłowniczą niskoparametrową |
13,531km |
22,94 % |
|
w tym: |
||
|
-kanałowa |
6,008km |
44,40 % |
|
-preizolowana |
7,523km |
55,60 % |
Układ sieci ciepłowniczej jest promieniowy - schemat.
Temperatura oraz natężenie przepływu nośnika ciepła - wody gorącej - odpowiada parametrom określonym w tabeli regulacyjnej dla warunków obliczeniowych Tz/Tp - 115/60 °C
[2] Sieć parowa na odcinku o długości 1 333 m wykorzystywana jest zastępczo, jako sieć wodna wysokoparametrowa. Odbiorca pary jest właścicielem przyłącza od węzła cieplnego do ciepłowni centralnej.
