Strategiczne Inwestycje Spółki zrealizowane w 2021 i w I półroczu 2022 r. oraz plany na 2023 rok
Inwestycje realizowane przez Przedsiębiorstwo Energetyki Cieplnej w Ciechanowie Sp. z o.o. w latach 2021 – 2023 mają na celu zapewnienie bezpieczeństwa dostaw ciepła do mieszkańców miasta Ciechanowa przyłączonych do sieci ciepłowniczej poprzez dostosowanie systemu ciepłowniczego do obowiązującego prawa w zakresie standardów emisyjnych oraz ograniczenie rosnących obciążeń parapodatkowych nakładanych na instalacje spalające paliwa kopalne. Spółka pozyskuje samodzielnie poprzez aktywne składanie wniosków o dofinansowanie w ogłaszanych przez NFOŚiGW konkursach. Inwestycje w moce ciepłownicze mają charakter odtworzeniowy i modernizacyjny. Natomiast charakter rozwojowy mają źródła energii elektrycznej, kogeneracyjne, ponieważ pozwalają na rozszerzenie działalności o nowe źródło przychodów dla Spółki lub przynoszą ograniczenie kosztów poprzez tzw. koszt unikniony zakupu energii elektrycznej na potrzeby własne.
I.Realizacja projektu pn. Modernizacja systemu ciepłowniczego PEC w Ciechanowie Sp. z o.o. poprzez budowę instalacji wytwarzania energii elektrycznej i cieplnej w wysokosprawnej kogeneracji w ramach Działania 1.6 Promowanie wykorzystywania wysokosprawnej kogeneracji ciepła i energii elektrycznej w oparciu o zapotrzebowanie na ciepło użytkowe, Poddziałanie 1.6.1. Źródła wysokosprawnej kogeneracji, oś priorytetowa I Zmniejszenie emisyjności gospodarki.
Kocioł biomasowy z turbiną parową
W trakcie realizacji jest budowa kotła wysokoparametrowego parowego na biomasę o mocy
11,1 MWt z turbiną parową o mocy 1,1 MWe jako układ kogeneracyjny OZE. Zadanie to realizowane jest z finansowania z NFOŚiGW w ramach środków Funduszu Spójności Programu Operacyjnego Infrastruktura i Środowisko na lata 2014-2020, Osi priorytetowej I Zmniejszenie emisyjności gospodarki, Działania 1.6 Promowanie wykorzystywania wysokosprawnej kogeneracji ciepła i energii elektrycznej w oparciu o ciepło użytkowe Poddziałanie 1.6.1 Źródła wysokosprawnej kogeneracji – w ramach konkursu nr POIS.01.06.01-IW.03-00-004/18.
Do chwili obecnej zrealizowano dostawy i montaż urządzeń technologicznych, tj. ruchomej podłogi, paleniska z osprzętem, komina o wysokości 30m, elektrofiltra i ekonomizera kondensacyjnego, instalacji i urządzeń towarzyszących oraz zakończono montaż konstrukcji stalowej budynku. W chwili obecnej trwają prace budowlane wykończeniowe hali bloku na biomasę tj: montaż elewacji i dachu , oraz rozpoczęto prace instalacyjne na obiekcie. Wykonano również dostawy i instalację wszystkich urządzeń technologicznych o dużych gabarytach tj.: palenisko z osprzętem, ruchoma podłoga, komin 30mb , elektrofiltr oraz kocioł odzysknicowy o masie około 70 ton , ekonomizer suchy i kondensacyjny oraz zbiorniki wody uzdatnionej. Ponadto trwają prace związane z połączeniem technologicznym układu pompowego istniejącej ciepłowni z technologią cieplno – hydrauliczną bloku biomasowego.

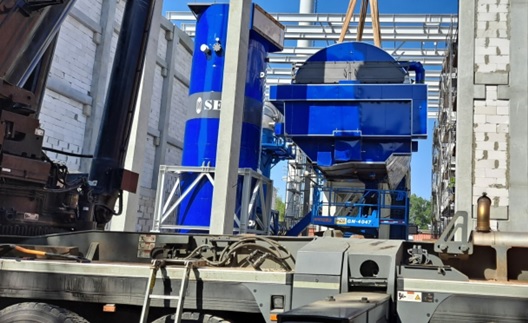

Rysunek 1 Posadowienie kotła odzysknicowego o masie 70 ton, po lewej ekonomizer o masie 40 ton.
Rysunek 2 Montaż płyt warstwowych, stanowiących obudowę bloku na biomasę
Rysunek 3 Elektrofiltr do usuwania pyłów ze spalin
Rysunek 4 Ruchoma podłoga do podawania paliwa - zrębki

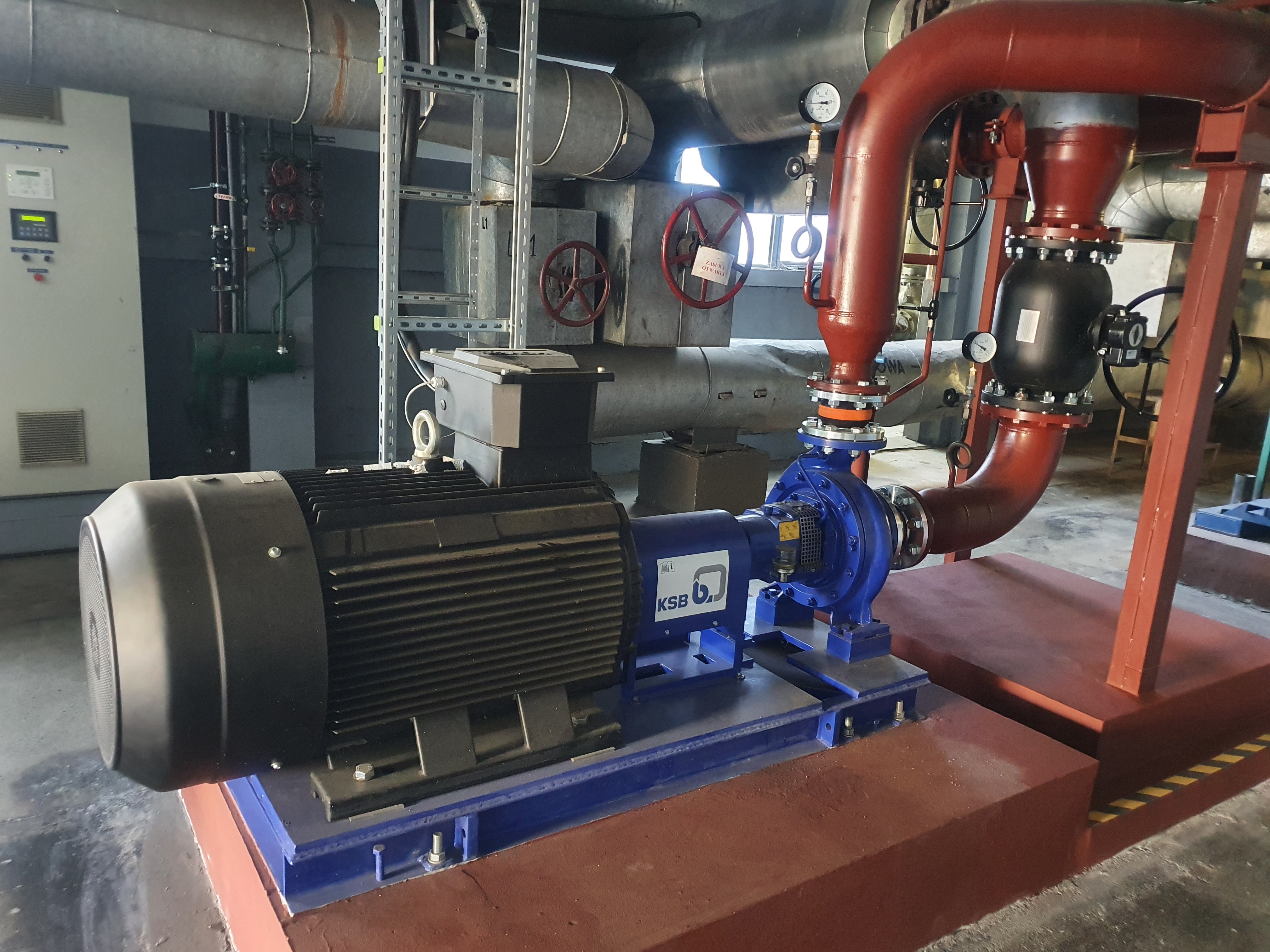

Rysunek 5 Modernizacja pompowni

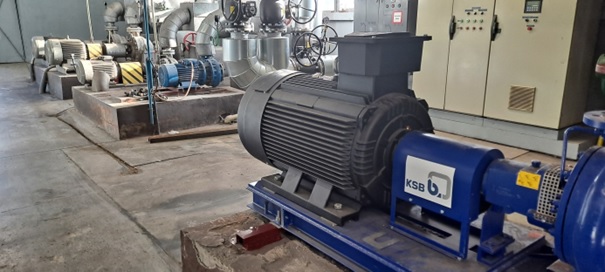

- Widok nowej pompy PO nr3

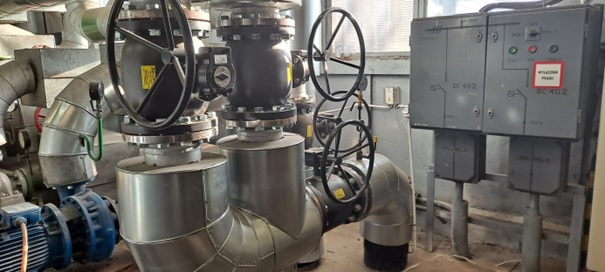

- Widok włączenia do technologii
Kogeneracja gazowa 0,999MW lokalizacja ul. Kraszewskiego
Instalacja przygotowana do ruchu próbnego i sprawdzenia parametrów gwarantowanych. W chwili obecnej trwają przygotowania formalno-prawne do rozruchu technologicznego, w tym podpisanie umowy dystrybucyjnej z ENERGA-Operator. Zakończenie zadania do dnia 31.12.2022 r.
Rysunek 6 Instalacja kogeneracji gazowej 0,999 MWe gotowa do ruchu próbnego
Kogeneracja gazowa 1,998MW ul. Tysiąclecia
Wykonano prace związane z przyłączeniem instalacji do sieci elektroenergetycznej, ciepłowniczej, gazowej i sanitarnej. Ponadto zrealizowano dostawę i montaż urządzeń technologicznych, tj. kontenera wraz z silnikiem i generatorem synchronicznym, prefabrykowanego budynku stacji TRAFO wraz z transformatorem oraz urządzeń i instalacji towarzyszących.
W chwili obecnej trwają prace związane z rozruchem poszczególnych urządzeń „na zimno” oraz prace związane ze sterowaniem i przeniesieniem wizualizacji do systemu nadrzędnego SCADA PRO 2000. Zakończenie zadania do dnia 31.12.2022 r.

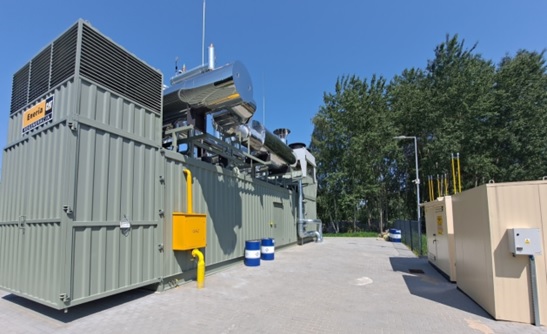

Rysunek 7 Instalacja kogeneracji gazowej 1,998 MWe
Inwestycje w sieć ciepłowniczą
Realizacja projektu pn. Modernizacja systemu ciepłowniczego Przedsiębiorstwa Energetyki Cieplnej w Ciechanowie Sp. z o.o. w celu ograniczenia strat przesyłu i dystrybucji ciepła w ramach działania 1.5. Efektywna dystrybucja ciepła i chłodu oś priorytetowa I, Zmniejszenie emisyjności gospodarki.
W 2021 roku w ramach działania 1.5 zostały zrealizowane zadania związane z:
- Likwidacją trzech węzłów grupowych wraz z przebudową istniejących przyłączy do budynków wykonanych w technologii kanałowej na przyłącza preizolowane
- Dezagregacja grupowego węzła cieplnego w budynku przy ul. Batalionów Chłopskich 5
- Dezagregacja grupowego węzła cieplnego w budynku przy ul. Batalionów Chłopskich 17
- Dezagregacja grupowego węzła cieplnego w budynku przy ul. Armii Krajowej 20
Rysunek 8 Węzeł cieplny dwufunkcyjny w budynku przy ul. Batalionów Chłopskich 3

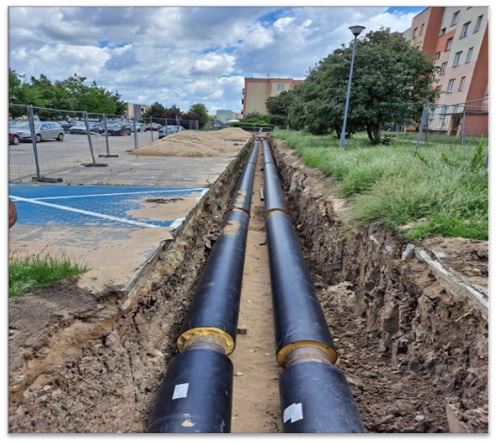

Rysunek 9. Budowa przyłącza sieci ciepłowniczej do Przedszkola Miejskiego przy ul.Szwanke
Realizacja projektu pn. Modernizacja systemu ciepłowniczego Przedsiębiorstwa Energetyki Cieplnej w Ciechanowie Sp. z o.o. w celu ograniczenia strat przesyłu i dystrybucji ciepła w ramach działania 1.5. Efektywna dystrybucja ciepła i chłodu oś priorytetowa I, Zmniejszenie emisyjności gospodarki.
W roku 2022 Spółka realizuje trzy sieciowe zadania inwestycyjne, których
efektem jest poprawa bezpieczeństwa dostaw energii cieplnej do odbiorców oraz zwiększenie
efektywności dystrybucji energii cieplnej. Zadania współfinansowane ze środków NFOŚiGW
w Warszawie.
Zadanie 1:
Dezagregacja grupowego węzła cieplnego w budynku przy ul. Powstańców Wielkopolskich 12
Zadanie 2:
Budowa i przebudowa sieci ciepłowniczej ul. Sikorskiego wraz z przyłączami.
Zadanie 3:
Przebudowa kanałowej zewnętrznej instalacji odbiorczej

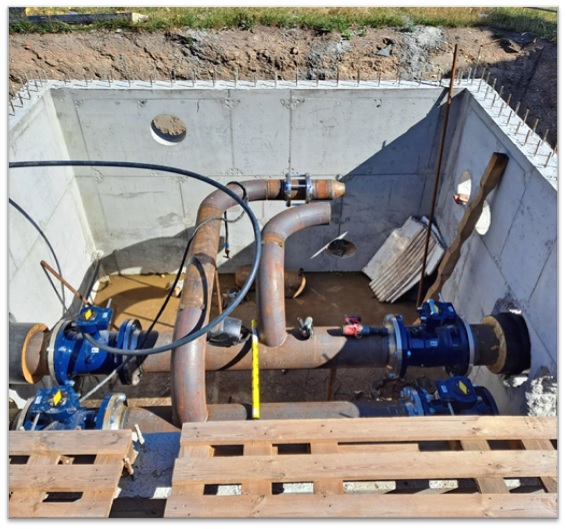

Rysunek 10. Budowa nowej komory ciepłowniczej K14/P przy ul. Sikorskiego
Rysunek 11. Budowa sieci ciepłowniczej DN350 przy ul. Sikorskiego- etap I
Rysunek 12. Budowa sieci ciepłowniczej DN350 przy ul. Sikorskiego –etap II
Plan na rok 2023
Zakończenie projektu finansowanego z programu POIiŚ 1.6.1
Na rok 2023 planowane są prace w ramach budowy elektrociepłowni biomasowej, tj. dostawa urządzeń i wykonanie instalacji elektrycznej, AKPiA wraz ze sterowaniem, a następnie rozruch instalacji, próby, odbiory i przekazanie do eksploatacji. Na dzień 30.06.2023 r. planowane jest zakończenie budowy instalacji.
1. Zastąpienie kotła parowego OR-10 na węgiel kotłem wodnym na biomasę
Spółka planuje rozpoczęcie budowy kotła opalanego biomasą o mocy znamionowej ok. 8,0MW w istniejącej ciepłowni w miejscu kotła KP3. Instalacja kotła biomasowego wyposażona będzie w ekonomizer suchy oraz kondensacyjny, układ magazynowania i podawania paliwa (ruchoma podłoga), odprowadzenie spalin i odpopielanie oraz kompletną instalacją technologiczno-hydrauliczną. Projektowany kocioł pracować będzie w sezonie grzewczym przez ok. 3 624 godz/rok i produkował ok.104 371 GJ/rok. Instalacja realizowana będzie na działce o numerze ew. 90-84/5 obręb Ciechanów w istniejącej ciepłowni oraz na jej terenie.
Zakończenie projektu finansowanego z programu POIiŚ 1.5.1
W roku 2023 Spółka będzie kontynuować realizację zadań z programu współfinansowanego z
NFOŚiGW w Warszawie których efektem będzie poprawa bezpieczeństwa dostaw energii cieplnej do odbiorców oraz zwiększenie efektywności dystrybucji energii cieplnej. Spółka w roku 2023 wykona pięć zadań sieciowych:
Zadanie 1:
- Budowa i przebudowa odcinka sieci ciepłowniczej w ul. Mleczarskiej.
Zadanie 2:
- Budowa odcinka sieci ciepłowniczej od ul. Mazowieckiej do ul. Tysiąclecia
Zadanie 3:
- Wymiana izolacji termicznej na kanałowej sieci ciepłowniczej 2xDN250 w ul. Mazowieckiej
Zadanie 4:
- Dezagregacja grupowego węzła przy ul. 17 Stycznia 60A,
Zadanie 5:
- Modernizacja węzła indywidualnego przy ul. Sienkiewicza 13A.
INNE PLANOWANE NA ROK 2023
Budowa lokalnej elektrociepłownia przyszłości – lokalna elektrociepłownia źródło sieci tym rozproszone + lokalna sieć 4G
Źródło rozproszone oparte o pompy ciepła spełniają kierunek rozwoju ciepłownictwa rozproszonego, bezemisyjnego, blisko odbiorcy z zachowaniem bezpieczeństwa dostaw całorocznie w ramach centralnego systemu ciepłowniczego. Pompy ciepła zasilane energią elektryczną z własnych źródeł OZE idealnie wpisują się w profil zapotrzebowania na ciepłą wodę użytkową cwu i ciepło w okresach przejściowych i rozwój energetyki odnawialnej.

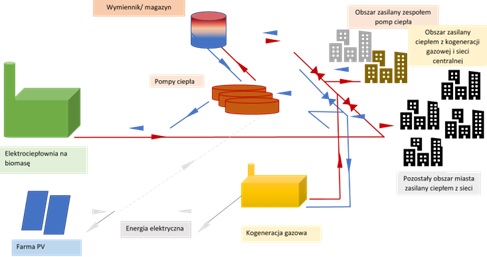

Rysunek 1 Schemat działania lokalnych ciepłowni przyszłości PC z autokonsumpcją i kogeneracją gazową
Inteligentne systemy sterowania i monitoringu pracy sieci ze źródłami rozproszonymi
W celu realizacji wyzwań związanych z rozwojem sieci i kierunkami rozbudowy miasta, PEC Ciechanów od 5 lat rozwijać będzie elastyczny, wieloźródłowy i wielopaliwowy system wytwarzania energii elektrycznej i ciepła, który w pełni wpisuje się w najnowsze trendy światowe i politykę energetyczną UE, zarówno z uwagi na poprawę efektywności, bezpieczeństwo i elastyczność w kształtowaniu kosztów wytwarzania jak i wykorzystanie synergii systemu elektroenergetycznego z systemem ciepłowniczym.
